■信頼性評価

一般的なODM　/　OEMスタイルの製造工場は、信頼性評価を外注化するケースが多い為、時間ロスを余儀なくされます。
弊社は自社工場内に信頼性評価の環境を構築した事により、試作開発・量産品のプロセス変更時における、品質評価のリードタイム短縮を可能といたしました。
また、同時に解析環境も整える事で、故障モード発生時は解析と分析を行い、その結果を迅速に製品へフィードバックする事により、製品開発への改善にご活用いただけます。

1.受託スタイル

■アセンブリーに関係なく、信頼性評価のみでお取引可能です。

■各種試験及び評価解析の結果につきましては、報告書（￥10,000/1案件 費用追加）を作成いたします。

■機器・設備貸出もご利用いただけます。

*項目によっては弊社への委託対応のみとなります。

■基本作業見積に記載の価格は弊社への委託試験の金額となります。

*機器・設備貸し出しの場合は表示価格より人件費をお値引きいたします。

2.信頼性評価　仕様一覧

冷熱衝撃装置

装置イメージ メーカー名 装置仕様

基本作業見積
¥8,700～/1案件(1時間～)		 タバイエスペック(株)製 ■高温槽温度範囲：50⇔350℃
■低温槽温度範囲：-70⇔0℃
型式 設置場所
TSC 103 ミズサワセミコンダクタ
岩手工場
装置イメージ メーカー名 装置仕様

基本作業見積
¥8,700～/1案件(1時間～)		 エスペック(株)製 ■高温槽温度範囲：60⇔200℃
■低温槽温度範囲：-70⇔0℃
型式 設置場所
TSA-101S-W 国見メディアデバイス
福島工場
お問合せはこちら

恒温器

装置イメージ メーカー名 装置仕様

基本作業料金
¥8,200～/1案件(1時間～)		 エスペック(株)製 ■温度範囲：(外囲温度+20)℃⇔+200℃
型式 設置場所
PH-202 ミズサワセミコンダクタ
岩手工場
お問合せはこちら

高度加速寿命試験装置 ハストチャンバー

装置イメージ メーカー名 装置仕様

基本作業見積
¥8,500/1案件(1時間～)		 エスペック(株)製 ■温度範囲：+105.0⇔142.9℃
■湿度範囲：75⇔98%
■圧力範囲：0.020⇔0.198MPa
型式 設置場所
EHS-211M ミズサワセミコンダクタ
(岩手工場)
お問合せはこちら

超低温恒温恒湿器

装置イメージ メーカー名 装置仕様

基本作業見積
¥8,500～1案件(1時間～)		 エスペック(株)製 ■温度範囲：-70⇔+100℃
■湿度範囲：20⇔98%RH
型式 設置場所
PSL-2KP ミズサワセミコンダクタ
(岩手工場)
装置イメージ メーカー名 装置仕様

基本作業見積
¥8,500～1案件(1時間～)		 エスペック(株)製 ■温度範囲：-70⇔+150℃
■湿度範囲：20⇔98%RH
型式 設置場所
PSL-2KPH 国見メディアデバイス
(福島工場)
お問合せはこちら

超低温恒温器

装置イメージ メーカー名 装置仕様

基本作業見積
¥8,300～/1案件(1時間～)		 エスペック(株)製 ■温度範囲：-70⇔+150℃
型式 設置場所
PG-2KPH 国見メディアデバイス
(福島工場)
お問合せはこちら

3.解析　仕様一覧

SEM(走査電子顕微鏡)

装置イメージ 解析イメージ 装置仕様

基本作業見積
¥7,600～/1案件(1時間～)		 ■最大資料サイズ：φ200mm
■倍率：×5⇔300,000
■分解能：3.0mm
(高真空モード/30kV)
■元素分析装置：EDS内蔵
メーカー名 型式 設置場所
日本電子(株) JSM-6490LA 国見メディアデバイス
(福島工場)
お問合せはこちら

SAT(超音波探傷装置)

装置イメージ 解析イメージ 装置仕様

基本作業見積
¥8,500～/1案件(1時間～)		 ■有効ストローク：308×308×60mm
■周波数：10⇔230MHz(7種)
■解像度：0.5μm
■反射像/透過像同時計測
メーカー名 型式 設置場所
SONOSCAN Gen6 ミズサワセミコンダクタ
(岩手工場)
お問合せはこちら

X線検査装置

装置イメージ 解析イメージ 装置仕様

基本作業見積
¥5,200～/1案件(1時間～)		 ■管電圧：20⇔90KV
■管電流：5⇔180μA
■拡大率：約10⇔260倍(モニタ上)
■ステージサイズ：350×300mm
メーカー名 型式 設置場所
(株)東芝製 TOSMICRON-6090FP ミズサワセミコンダクタ
(岩手工場)
装置イメージ 解析イメージ 装置仕様

基本作業見積
¥4,300～/1案件(1時間～)		 ■最大管電圧/最大管電流：90kV/0.25mA(10W制御)
■X線検出器：CMOS FPD
■幾何学的最大拡大率(視野角(mm))：
約25倍
■傾斜機構：0～50度(視点追従機能有)
■テーブルサイズ：350 × 400(mm)
■ＸＹストローク：300 × 350(mm)
メーカー名 型式 設置場所
ポニー工業(株) MH-3090-M ミズサワセミコンダクタ
(岩手工場)
装置イメージ 解析イメージ 装置仕様

基本作業見積
¥5,000～/1案件(1時間～)		 ■最大管電圧/最大管電流：90kV / 0.25mA (10W制御)
■X線検出器：CMOS FPD
■幾何学的最大拡大率(視野角(mm))：
約30倍
■傾斜機構：0～50度
■テーブルサイズ：320 × 370(mm)
■XYXストローク：300 × 350 ×200(mm)
メーカー名 型式 設置場所
ポニー工業(株) Ω-90 ミズサワセミコンダクタ
(岩手工場)
お問合せはこちら

プラスチックモールドオープナ

装置イメージ 解析イメージ 装置仕様

基本作業見積
¥4,400～/1案件(1時間～)		 ■使用薬品：発煙硝酸
■開封温度：50⇔80℃
■時間設定：0⇔59分59秒
■開封用途：プラスチックモールド
メーカー名 型式 設置場所
日本サイエンティフィック(株)製 PA103 ミズサワセミコンダクタ
(岩手工場)
お問合せはこちら

試料研磨装置

装置イメージ 解析イメージ 装置仕様

基本作業見積
¥4,300～/1案件(1時間～)		 ■研磨盤サイズ：8/10インチ
■研磨法：手動
メーカー名 型式 設置場所
BUEHLER metaserv250 ミズサワセミコンダクタ
(岩手工場)
お問合せはこちら

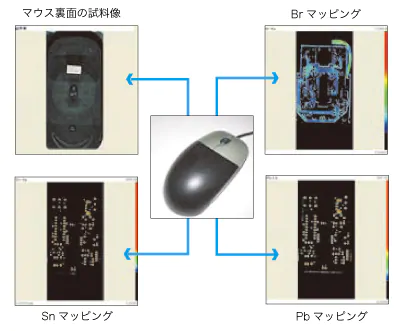

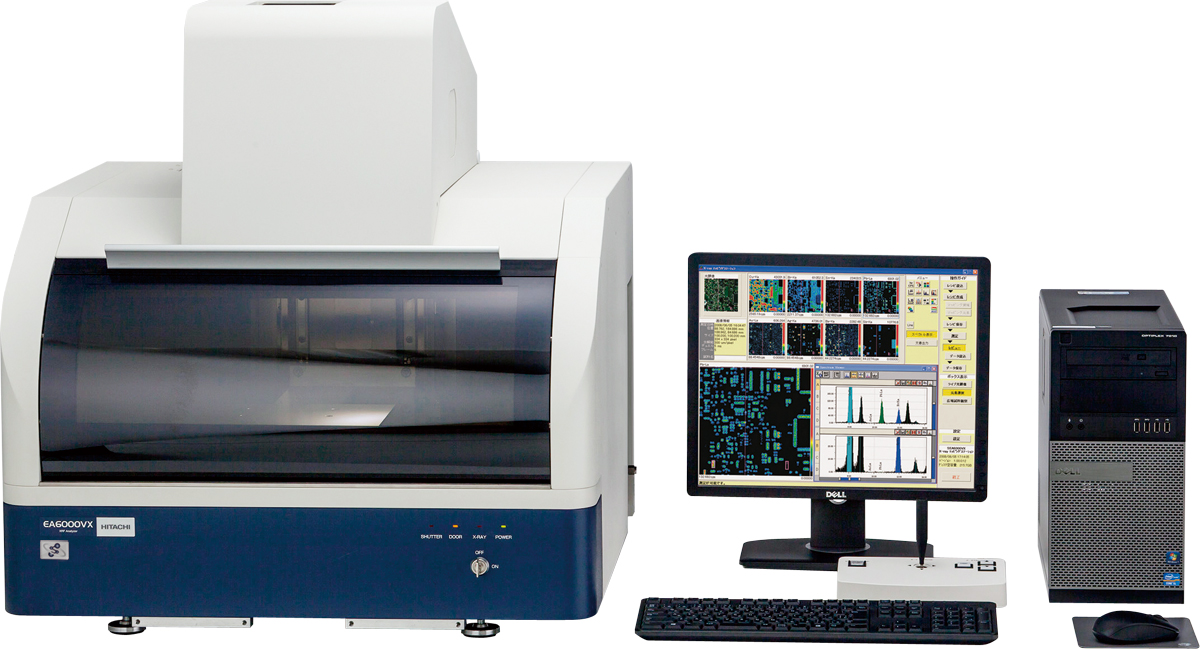

蛍光X線膜厚計

装置イメージ 解析イメージ 装置仕様

基本作業見積
¥5,100～/1案件(1時間～)		 ■測定元素：原子番号Na(11)～U(92)
※Heパージオプション
■試験形状：液体・粉末・個体
■線源：小型空冷式X線管球(Rh or Wターゲット)、管電圧50(可変)kV、管電流20～1000μA
■X線照射向き：上面垂直照射型
■検出器：Vortex(SDD検出器)※液化窒素不要
■分析領域：0.2、0.5、1.2、3.0mm□(自動切換え)
■試料観察：高解像度CCDカメラ 2系統
■フィルタ：6モード電動切り替え
■最大資料サイズ：250(W)×200(D)×150(H)
■サンプルチェンジャ：連続多点測定機能
メーカー名 型式 設置場所
(株)日立ハイテクサイエンス EA6000VX ミズサワセミコンダクタ
岩手工場
お問合せはこちら

表面粗さ計

装置イメージ 解析イメージ 装置仕様

基本作業見積
¥4,500～/1案件(1時間～)		 ■検出器型式：PU-DJ2S
■先端頂角：90°
■先端曲率半径：R2μm
■測定力：0.7mN or less
■測定範囲：600μm
メーカー名 型式 設置場所
(株)小坂研究所 SE3500 ミズサワセミコンダクタ
岩手工場
お問合せはこちら

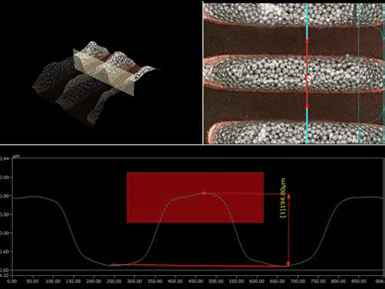

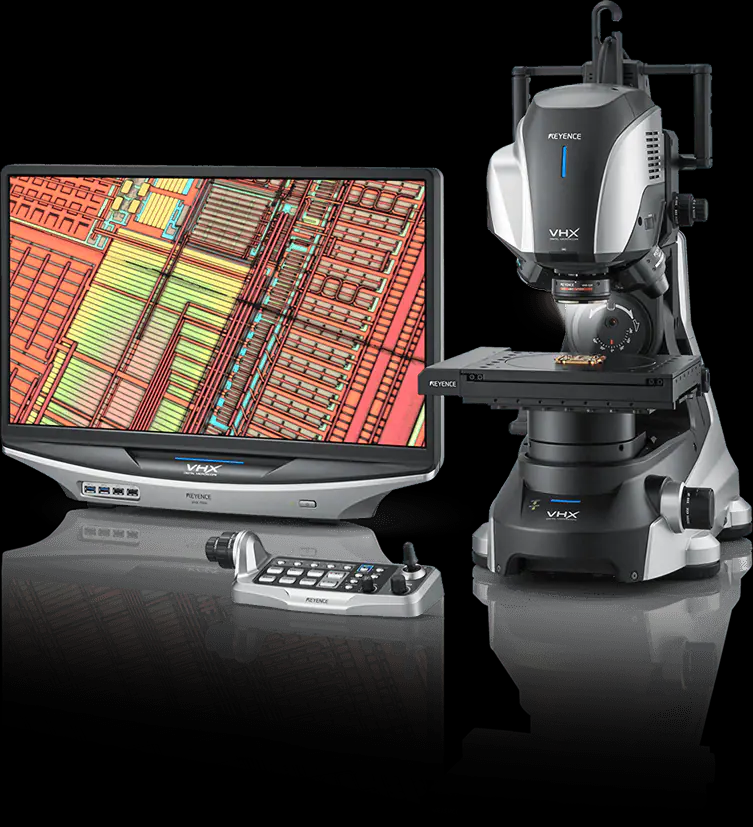

デジタルマイクロスコープ

装置イメージ 解析イメージ 装置仕様

基本作見積
¥5,000～/1案件(1時間～)		 ■ハイレゾリューションヘッド1/1.7型
■1,222万画素 CMOSイメージセンサ
■総画素：4,168(H)×3,062(V)
■実効画素：4,024(H)×3,036(V)
■高輝度LED内蔵 ハイダイナミックレンジ
■有効倍率：約10～2,500倍
■3D深度合成 画像連結機能搭載
■超高精細4K大画面モニタ搭載
■各種計測関連機能が充実
メーカー名 型式 設置場所
(株)キーエンス VHX-7000 ミズサワセミコンダクタ
岩手工場
