■CMOSセンサ組み立て
ミズサワセミコンダクタはオリジナルカメラモジュールの開発で培った技術でCMOSセンサ組み立てを行います。単工程のみの対応はもちろん、センサWaferの加工からモジュール製造までの一貫対応も可能です。
工程例 |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
COBタイプ の場合 |
Wafer加工 裏面研磨/ダイシング |
SMT | COB | ワイヤーボンディング | ホルダ搭載 |
Focus調整 画像検査 |
梱包 出荷 |
PKGタイプ の場合 |
SMT | PKG実装 | ホルダ搭載 |
Focus調整 画像検査 |
梱包 出荷 |
【イメージ】
![](https://www.msccom.jp/wordpress/wp-content/uploads/2020/04/cmos_05.jpg)
SMT
(Surface Mount Technology)
![](https://www.msccom.jp/wordpress/wp-content/uploads/2020/04/cmos_06.jpg)
COB
(Chip On Board)
![](https://www.msccom.jp/wordpress/wp-content/uploads/2020/04/cmos07.jpg)
ホルダ搭載
■CMOSセンサモジュール開発
お客様の仕様に応じた、カスタムモジュールの開発も可能です。
※CMOSセンサは、SONY/OmniVision/ON Semiconductor社の実績有
![](https://www.msccom.jp/wordpress/wp-content/uploads/2020/06/cmos_08.png)
3Dデザイン
![](https://www.msccom.jp/wordpress/wp-content/uploads/2020/06/cmos_09.png)
回路設計/基板設計
![](https://www.msccom.jp/wordpress/wp-content/uploads/2020/06/cmos_10.png)
モック作成
![](https://www.msccom.jp/wordpress/wp-content/uploads/2020/06/cmos_11.png)
試作
■オリジナルモジュール
品名 商品イメージ |
特徴 | アプリケーション | 製品サイズ (カメラユニット部) |

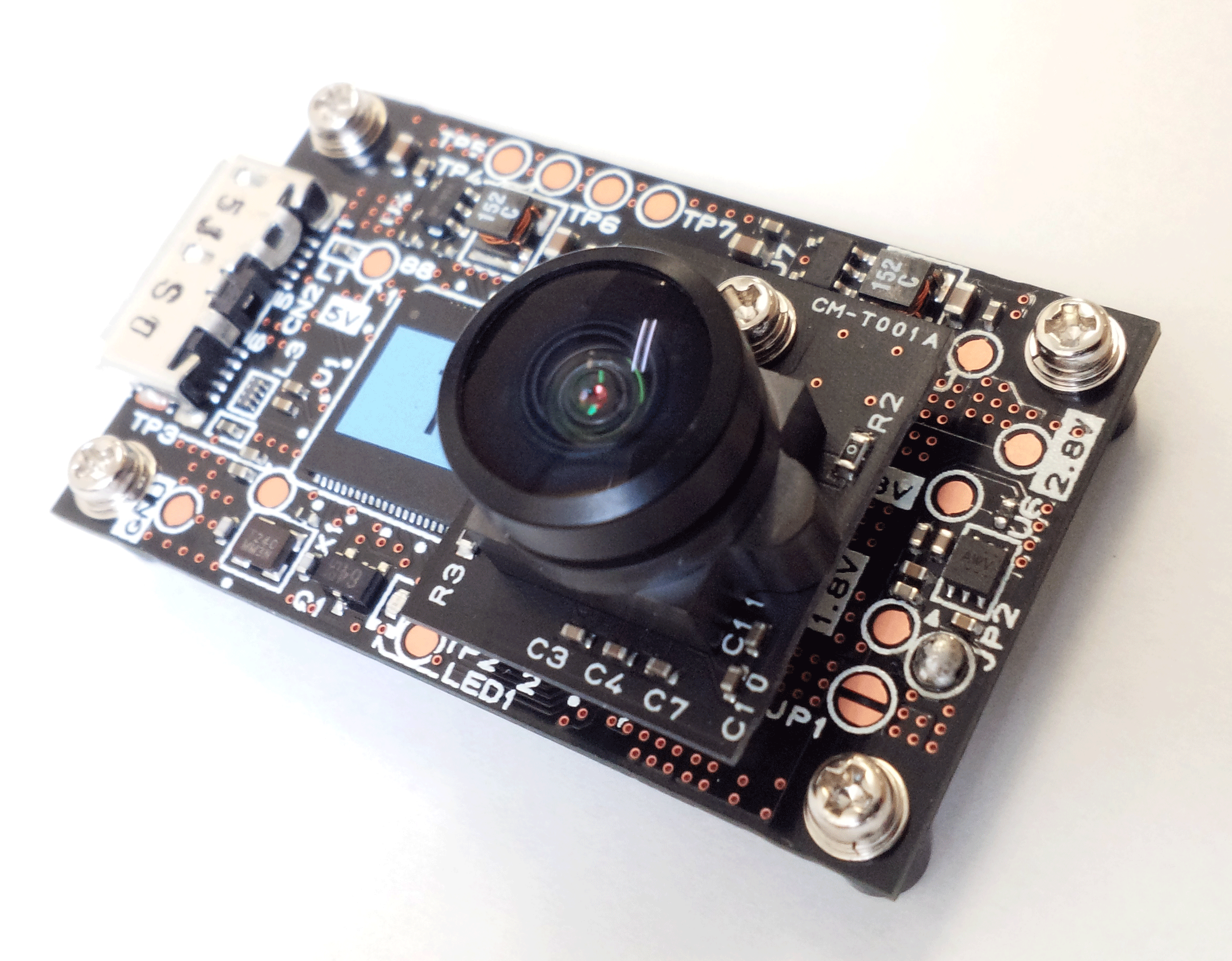

DDI-USB-T001A![]() |
240fps USBタイプ (UVC対応) (MJPEG) |
組込機器 各種アプリケーション |
(W)45mm (D)26.5mm |
画素数 | センサ | レンズ 水平画角 |
|
VGA 30万画素 |
– | 146.6° |
【作成モジュール例】
![](https://www.msccom.jp/wordpress/wp-content/uploads/2020/06/cmos_12.png)
